本篇目录：
我看的单片机读写IC总线的时候上面说总线的负载能力是400PF,请问大家...
负载电容指的是整个IIC总线上的等效容性负载。也就是说两根管脚所接驳的若干个芯片的管脚容性负载不得超过400pF。
【答案】：由于I2C总线器件均为CMOS器件，因此总线具有足够的电流驱动能力。总线上扩展的器件数不是受制于电流驱动能力，而是受制于电容负载总量。I2C总线的电容负载能力为400pF(通过驱动扩展可达4000pF)。
单片机负载能力有没有限制，当然有限制了，特别是输出高电平时的负载能力是很低的，输出电流只是微安级的。不同的单片机引脚的负载能力还有区别。2单片机并口驱动能力有没有限制，就是引脚的负载能力，与1是同一个问题。
晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。
要说上拉的作用是提高驱动负载的能力我可以理解，但是稳定信号的原理我不太明白，求指点。

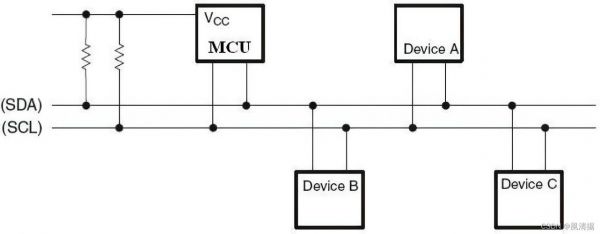

总线是一种串行数据总线，只有二根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。在I2C 总线上传送的一个数据字节由八位组成。总线对每次传送的字节数没有限制，但每个字节后必须跟一位应答位。
I2C的传输速率由什么决定?
1、传输的速率由时钟信号SCK决定，SI为数据输入、SO为数据输出。
2、I2C总线传输的数据速率完全由SCLK控制，可快可慢。与UART接口不同，I2C总线有严格的速度要求。看门狗：看门狗也是大部分MCU的基本配置。大多数单片机的看门狗只能允许程序复位它，但不能 关机。
3、- 含义解释：SCL是在I2C通信协议中使用的一根信号线，用于同步数据传输的时钟信号。它确定了数据位的传输速率。语法详解：SCL是一个缩写，由首字母组成的词组。它通常作为名词使用。

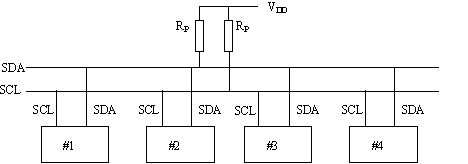

4、每一器件的输入端都相当于一个等效电容，由于I2C总线扩展器件的连接关系为并联，因此，I2C总线总等效电容等于每一器件等效电容之和，等效电容的存在会造成传输信号波形的畸变，超出范围时，会导致数据传输出错。
5、I2C burst mode 是I2C连续写的mode和速率没有关系，使用该功能可以写寄存器节约时间。
6、P82B96等等；在标准上没有看到明确规定有效的传输距离。I2C传输的距离应该取决信号的稳定性，而稳定性由总线负载，传输速度，总线电容，甚至外部干扰等因素决定，因此有可能出现5米的通讯距离换个位置或者加个设备就出问题。
I2C线对地接电容问题
1、模拟I2C，调试温湿度传感器DHT10，发现发送指令后总是等待很久SCL才会重新拉高。确认大概率不是软件问题后，检查硬件原理图，发现SCL SDA线上有两个对地电容。对地电容和线阻影响了时序。去掉电容后，测试正常。
2、时间常数为RC的乘积，并联增大容值会导致时间常数变大，SCL、SDA上升沿变缓慢，从而可能导致不满足协议要求的Trise参数。I2C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
3、（3）继电器触点接220伏交流泵，同样不需要，也不可以加“泄放二极管和滤波电容”等。
4、地线应尽量的粗。我们都知道，细的线电阻较大，电阻大的话会造成接地电位随着电流的变化而变化，这样的话会导致信号电平不稳，继而造成电路的抗干扰能力下降。要注意接地点的选择。
5、这个其实也不是很严格，主要是因为引脚的驱动电流和带宽限制，当线路上负载电容很大时，方波的上下沿斜率变小，方波畸变，同时有振铃现象，这会影响到数据通信。
到此，以上就是小编对于标准i2c总线上的电容是多大的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
