土暖气上的温控器红灯和绿灯怎么接
接法一,红灯当电源指示灯,绿灯当通电加热指示灯的接线方法。

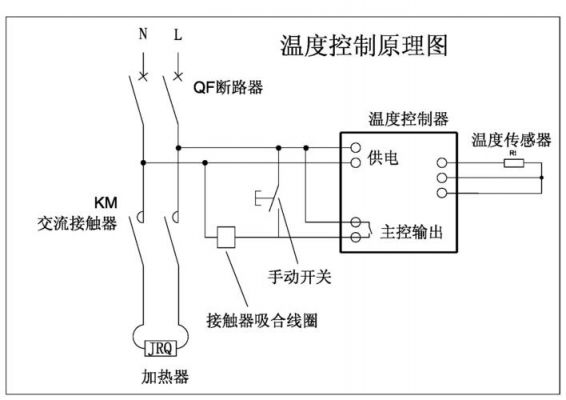

控制电路:需要手自动旋转开关,选择手动直接吸合接触器开始加热,选择自动,通过温控器的输出端子给接触器线圈信号,温度低于设定值,温控器输出信号给接触器,接触器开始加热。用接触器的辅助触点控制指示灯,显示加热或者停止。
![温控指示灯怎么接线(温控指示灯怎么接线图)-图1 温控指示灯怎么接线(温控指示灯怎么接线图)-图1](https://www.ccve.com.cn/zb_users/upload/2023/10/20231015150416169735345627102.jpeg)
温度控制器设置的方法是:将仪表连线接妥后,将开关拨至“下限设定”处,同时旋转相对应的下限设定旋钮,此时数字显示的是所需的下限温度值。

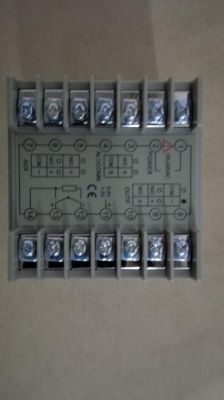

温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。高档,复杂的温控器功能较多,主要是给2次仪表和记录仪的信号。或者外部的开关信号。把握住仪表的功能就能很容易的接线。
电暖器的两根加热管的一端连接一起接零线,两根加热管的另一端分别接两开开关的一端,开关的两个另一端连接到一起接温控器的一端,温控器另一端接火线。开关上有两个接线端连到一起接零线。
![温控指示灯怎么接线(温控指示灯怎么接线图)-图2 温控指示灯怎么接线(温控指示灯怎么接线图)-图2](https://www.ccve.com.cn/zb_users/upload/2023/10/20231015150416169735345683191.jpeg)
保温台指示灯怎么接线?
1、保温工作台取一点实用实际温度测试点,作传感器输入温控器,然后在温控器输出点串接控制工作台电源的通断。
2、用地线、零线、火线连接。地线:黄绿相间的那条,在插座上卫浴上方,接在浴霸的外壳。零线:大多数情况是蓝色或者者黑色,在插座上卫浴下左方,连通接在了5个灯头的螺口接住上。
3、多功能电热锅开关多是带指示灯的,一般接线中心片是接电源火线的,另一个白色的接线片接到加热器,还有一个黄铜色的是指示灯的回路,接零线就可以。
![温控指示灯怎么接线(温控指示灯怎么接线图)-图3 温控指示灯怎么接线(温控指示灯怎么接线图)-图3](https://www.ccve.com.cn/zb_users/upload/2023/10/20231015150416169735345619260.png)
4、电饭锅吧?保温灯(及与其串联的电阻)是并在总成开关触点上的,按下煮饭按钮保温灯灭,煮饭结束跳闸后保温灯通过发热盘构成回路。可以百度电饭锅的电路图详细了解,发图太麻烦了。
5、方法二,红灯当保温指示灯,绿灯当加热指示灯的接线方法。
6、然后把保温开关的两个接线端子分别用两根导线接到主控开关的两个接线端子上。最后把保温指示灯的两根线接在主控开关的两个接线端子上,把加热指示灯的两根线接在发热盘的两个接线端子上。
温控仪的接线法
1、接电源。大部分的智能温控仪电源都是交流220V的。1)看有没有中文说明。2)看有没有AC220V 说明。3)看有没有波浪线标志,叹号标志。
2、图中这个接线就很简单,总共12个接线端子。123接热电阻,456接的是报警,高总低接执行器(继电器、接触器等),中、相接220V电源。总高低管的是设定值,而报警管的是上下限值。例如测温范围在0~100℃,设定值在60℃。
3、我们在修理这些家电时都会接触到电线,接下来小兔为您介绍智能温控仪的接线方法。
4、按照图示进行接线,1号线接零线、2号线接火线、3号线接高档、4号线接中档、5号线接抵挡、6号线接开阀、7号线接关阀。把每根线插入端口,用螺丝刀顺时针拧紧。
5、普通的温控仪图形标的很清楚1号线接地、2号线接相线、3号接零线、15和16是电偶线,好的接正极,另一个脚接负极,10号是控制线进、9和11号是控制线出,用于连接接触器线圈等控制。
两根加热管,两个温控调节开关,两个指示灯怎么接线?
1、温度控制开关一端接220V输入线,另一端接泄电关心摆设(配带的电源线上)进去的一根小黑线。从接线解析,温度牵制开关与电热管没有连贯关连。于是断根温度管制开关上的两根线,自力给电热管通电,电流批示正常。
2、你好,电热管和温控器指示灯不能直接连接。要在电路中安装一个交流接触器才能满足控制要求。把温控器输入输出串入到接触器线圈中,电源指示和加热指示两个指示灯,一个和接触器线圈并联,一个和电源并联。
3、开关:通常有两个开关,分别是电源开关和温控开关。电源开关用于打开或关闭电饼铛的电源,而温控开关用于控制加热温度。 温控器:电饼铛通常有两个独立的温控器,分别用于控制两个加热区域的温度。
温控器开关接线图及原理
有了控制原理图,我们就可以进行接线了,温控器的背面会有接线图。
温控器的工作原理与接线方法如下:无阀风机盘管接线原理 按照图示进行接线,1号线接零线、2号线接火线、3号线接高档、4号线接中档、5号线接低挡。把每根线插入端口,用螺丝刀顺时针拧紧。
[地暖温控器开关接线图](https://cdn.jsdelivr.net/gh/1071942338/CDN/images/2021120310250png)地暖温控器开关接线原理:地暖温控器开关接线原理如下:L和N分别接入电源的火线和零线。
到此,以上就是小编对于温控指示灯怎么接线图的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
