我用PLC控制变频器的正反转,如何实现在触摸屏上调整变频器的转速啊,要...
楼主你好，首先是不需要加模块的。我是做信捷的工控产品的。如果是信捷的来讲，触摸屏和变频器是可以直接通讯的，原因是触摸屏中已经将通讯协议做好了。
使用XP CPU自带的AO通道，输出0~10V电压，连接MM440的模拟量输入端口，以此控制变频器的运行频率；同时，使用XP CPU自带的DO通道，连接MM440的数字量输入端口，控制变频器的启停、方向等。
PLC和变频器，控制电动机正反转，建议用通讯的方式去做：只需要用2根线，就可以控制变频器的正、反、停，而且PLC还可以读取到变频器的输出电流，频率电压，等许多信息。
如D8114），这样该模拟输出扩展板就直接输出相关的模拟量（0—10VDC或4—20mA）使变频器按照你在触摸屏上输入的数值频率运行了（当然变频器你是设置成了外部摸拟量控制模式的了！）。
照图施工，照说变频器说明书将变频器设置为外部控制模式。
触摸屏上设定一个数字怎么实际控制电机转速
1、用MCGS的屏通信控制PLC的D寄存器，然后把这个D寄存器编辑到PLC的脉冲输出指令，比如PLSY指令中，你是要控制脉冲频率，还是脉冲个数都可以。望采纳。。
2、EP3伺服驱动器与信捷触摸屏的使用说明使用EP3系列伺服驱动器的485通讯功能，通过MODBUS通讯协议，可以很方便的实时监控伺服驱动的状态和变更伺服驱动器的参数。以下说明针对信捷TP765-T型号的触摸屏。

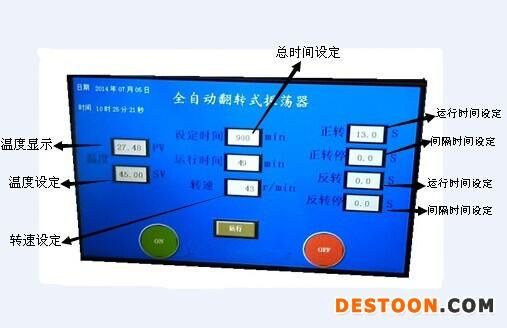

3、举个例子吧，假使变频器50HZ对应1500转，1500转的电机对应50m/s，那么你需要一个实际为30m/s的速度，也就是变频器需要30HZ，那么可以在触摸屏上设置一个数值输入输出键，范围是0-50，然后输入30，便是30m/s。
4、使用PLSY指令，PLSY D0 D1 Y0，其中D0可以通过触摸屏设置数值，用来修改电机的运行频率，D1可以通过触摸屏设置数值，用来修改电机的脉冲，即转数。转数换算成长度，需要通过运算程序实现。
5、能否告知下是如何解决的？我们现在也在搞这个，还不是很明白该怎么搞呢，谢谢。
6、将plc脉冲速度设置成一个寄存器，将个这寄存器与触摸屏链接起来，这样就可以通过触摸屏修改寄存器数值，从而改变伺服电机速度。
我的PLC是EX200T(台达),触摸屏是威伦,我现在想用模拟量输出控制变频器频...
1、控制变频器，要先看变频器的说明书，频率是触点控制，还是通讯控制。一般都要对变频器的菜单进行设置。触点控制的话，PLC定义几个 开关量 ，触摸屏里对开关量进行赋值就行。
2、简单来说变频器可以由PLC控制触摸屏充当数据输入和显示的功能，也可以直接用触摸屏通信控制变频器。连接方法当然和选择的控制方式有关系，变频器的控制主要针对运转(正反转、停止)和频率给定两方面。
3、plc的模拟量输出，和继电器输出一样，两个可以同时输出，或单个输出。它的输出取决于你编写的plc程序，触摸屏也是，你可以用一个设置，来设置两个模拟量的输出，也可以用两个设置分别设置两个模拟量的输出。
