本篇目录：
红外对射如何接线
1、发射头一般两根线就是电源的正负极，接收头就是四根线，其中有两根是电源线，另外两根是信号继电器的常开触点。
2、电源的正负，“绿、黄”分别接485总线绿（正）黄（负），“白、蓝”分别接红外对射探测器设备报警输出的常闭（NC）、公共（COM）也就是防区线。
3、消防红外对射是四根线连接信号线和电源线，另外两根是探测器动作启动的，如果没有启动的可以不接。
4、先说一下红外对射设备的接线方法：红外对射一套包括一个发射端和一个接收端。发射端只需要一根电源线即可，一般为DC12V供电，电源线可以采用RVV2*0.75线缆 接收端需要两根线：一根电源线，一根报警信号线。
红外对射防盗报警器怎么接线
发射端只需要一根电源线即可，一般为DC12V供电，电源线可以采用RVV2*0.75线缆。接收端需要两根线：一根电源线，一根报警信号线.均可以采用RVV2*0.75线缆。
z1-z8表示防区1到防区8 Z1和GND间要构成防区1的回路，在设防状态下，如果回路短路短路都会导致报警。以你的问题，举例这个对射设为防区1，那么Z1接NC，GND接COM，电阻串接在线路上即可。
先说一下红外对射设备的接线方法：红外对射一套包括一个发射端和一个接收端。发射端只需要一根电源线即可，一般为DC12V供电，电源线可以采用RVV2*0.75线缆 接收端需要两根线：一根电源线，一根报警信号线。

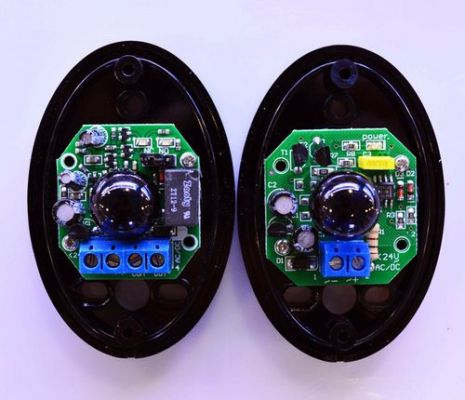

发射头一般两根线 就是电源的正负极，接收头就是四根线，其中有两根是电源线，另外两根是信号继电器的常开触点。
有线红外光束对射探测器，一般是2-4光束，探测距离30米-300米，配合有线主机使用，是防盗常用的设备。
消防红外对射6根线的怎么接线
1、消防红外对射是四根线连接信号线和电源线，另外两根是探测器动作启动的，如果没有启动的可以不接。
2、单防区地址模块有6根线，分别是红、绿、黄、黑、棕、白；红、黑接电源（直流12V-24V，红接正，黑接负）；绿、黄接总线的绿、黄（不可接反）；棕、白接对射受光器的常闭触点（无正反正之分）。
3、：空 2：电源正极 电源负极 空 8：防拆端子---串接在信号回路，非法打开外壳就会报警。
红外对射报警主机的接线方式是怎样的
1、总线式报警方式的布线方式为：从控制室报警主机布一条或者多条主干控制线出去(看工程布点的实际情况)，每个红外对射的接收端要增加一个单防区模块，单防区模块并联在主干控制线上。
2、对射分投光器（T）和受光器（R）； 接线方法也比较简单，投光器只需接电源（一般12V的电源就可以），受光器接电源和信号； 对射上电源接线端用“+”“-”标示，信号一般用“NC”“ COM”标示。
3、首先你的主机是16路输入8路继电器输出可联网报警主机。
红外对射的防拆开关怎么接线?
1、发射头一般两根线就是电源的正负极，接收头就是四根线，其中有两根是电源线，另外两根是信号继电器的常开触点。
2、主动红外对射在周界防范系统应用中防拆接线图。

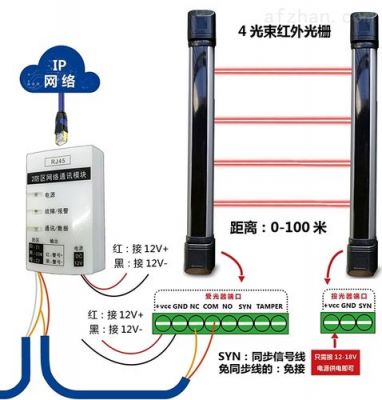

3、对射投光器T，1和2端子分别接电源“+”“-”，对射受光器R，接电源和信号，1和2端子为电源的“+”“-”，3和4端子为常闭信号输出，3和5为常开信号输出。
4、：空 2：电源正极 电源负极 空 8：防拆端子---串接在信号回路，非法打开外壳就会报警。
5、电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子COM（公共）/N.C（常闭）/N.O（常开），我们经常用到的是COM和N.C，接报警主机的报警报警输入端。
6、红外对射一般有七个接口，一对电源，一对防拆，另外三个是信号输出。
到此，以上就是小编对于红外对射开关量4芯线接线图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
