本篇目录：
- 1、protel99的PCB的怎样走45度角的线
- 2、Protel99se怎么样才能任意角度画线
- 3、用protel99se的什么工具测量电路图的最小线距和线宽?
- 4、请问pertel画PCB电路线的角度怎么改?现在只能用直角
- 5、怎么改变Protel99的线的角度
protel99的PCB的怎样走45度角的线
1、按shift＋空格键不起作用，说明是在汉字输入法下，关闭汉字输入法，切换到正常的英文输入法就好了。
2、PROTEL默认状态是就是45度拐弯走线，但实走线中需要转换走线方式，这个切换是一个组合快捷键，SHIFT+空格，你可以来回的按组合键，就可以在45度，任意圆弧，直角圆弧，90度直角，任意角度之间切换。
3、打开protel99se。设置图纸打印大小。Design-Option- Standard Style选择A4纸。设置打印页边距。File- Setup Printer-Margins-0.25比较好。取消protel自带的标题栏。
4、如果是画原理图，在画线的同时按空格键，可以改变画线的模式，若是画PCB时，按Shift+空格键，可以切换画线的模式，你可以试试看。
5、画线的时候可以按SHIFT+空格键切换走线方式，有45度、90度、任意角度等几种方式。
Protel99se怎么样才能任意角度画线
还可以用shift + 空格键 在直线、弧线、变化角度之间随意转换，画出任意线。画线工具是可以随意画任意角度线的。画好的线，按空格键，可以旋转任意角度的，（默认的角度是90度）旋转角度也是可以改变设置的。

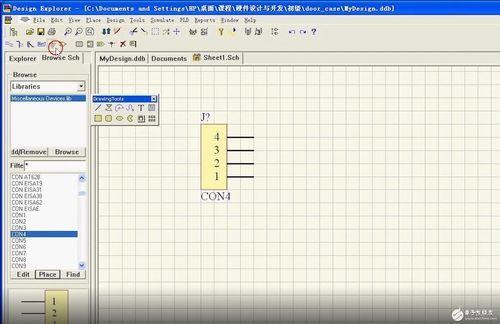

在PCB封装编辑器中，象如图所示设置，画线时再按shift+空格键将画线模式切换为任意转角模式就可以了。
PROTEL默认状态是就是45度拐弯走线，但实走线中需要转换走线方式，这个切换是一个组合快捷键，SHIFT+空格，你可以来回的按组合键，就可以在45度，任意圆弧，直角圆弧，90度直角，任意角度之间切换。
用protel99se的什么工具测量电路图的最小线距和线宽?
1、点击Reports。选择Measure Distance。测量即可。对于线宽的测量，双击线路，然后在属性里也可以查看。
2、选择design，在options里操作设定。测两点的距离 crtl+m出来一个十字叉，点一下测量的起点位置再点一下终点位置，就出来距离了。
3、DR快捷键只是设置线条宽度的范围，在做图时，先鼠标拉出一根线不放开，按TAB，弹出对话框直接输入当前线条的宽度按回车就行了。
4、在原理图设计的界面里选择Tools ---Preferences--打开个界面后选择Default Primitiver--在Primitiver中下拉到最下面双击Wire 如下图选择需要的线宽，应该就是这样的。
5、导线之间的距离是根据两条线之间的电压和安规要求来决定的。
6、在连线状态下点一下鼠标左键，再按一次Tab键，在跳出的选项卡里修改Trace Width的值。随后画出来的所有线宽都将是刚才输入的线宽，直到再次修改该Trace Width的值为止。
请问pertel画PCB电路线的角度怎么改?现在只能用直角
当然，只要允许，我们尽可能的用宽线，特别是PCB板上的电源线和地线，导线的最小间距主要是由最不坏情况下的线间绝缘电阻和击穿电压决定。对于一些集成电路(IC)以工艺角度考虑可使间距小于5-8mm。
首先要在电脑上用protel等电路设计软件先绘制电路原理图和PCB（元器件封装图）。如下图：用热转印纸放入普通打印机，调整合适的打印比例，打印出黑白的PCB图。
修改前缀的时候，只允许修改一个字母的。3为什么在建立DTM中，有些高程点没有参与生成三角网，主要原因是什么？ 关注并星标《测绘之家》微信公众号，获取更多测量技术干货！cass默认DTM的最小角度是10，如果小于这个角度，无法建立DTM。
地线＞电源线＞信号线，通常信号线宽为：8mil～12mil；电源线为50mil～100mil。
怎么改变Protel99的线的角度
如果是画原理图，在画线的同时按空格键，可以改变画线的模式，若是画PCB时，按Shift+空格键，可以切换画线的模式，你可以试试看。
PROTEL默认状态是就是45度拐弯走线，但实走线中需要转换走线方式，这个切换是一个组合快捷键，SHIFT+空格，你可以来回的按组合键，就可以在45度，任意圆弧，直角圆弧，90度直角，任意角度之间切换。
你在pcb编辑模式下，双击你的元件，会弹出component对话框 在properties选项卡下，有一项rotation，后面的文本框就是你想要的 角度，0～360度，这样就吧元件旋转角度了。
用手工修改。用鼠标点一下那条线，会出现几个点。
第一，在“编辑”下拉菜单 下，点击“选择”菜单项下的“全部”子菜单，先选中你所有的PCB。第二，选择“编辑”下拉菜单下“move（移动）”---“Flip Selection（翻转选择）”，即可实现水平180度翻转。
按shift＋空格键不起作用，说明是在汉字输入法下，关闭汉字输入法，切换到正常的英文输入法就好了。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
