AD9怎样将多个原理图合并到一个PCB中
1、将一张原理图,复制到另一张原理图,使两张原理图整合成一张,然后再生成PCB。为了布局方便,最好在原理图中建立两个页面,分别放这两张图。
2、如果是为了画PCB,原理图不用整合,软件可以自动将不同原理图整合到一起导入PCB的网络。如果是为了放到一张图纸来查看,拷贝粘贴即可。

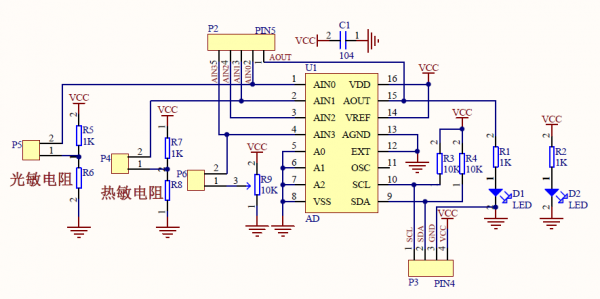

![ad怎么多个原理图(ad多张原理图)-图1 ad怎么多个原理图(ad多张原理图)-图1](https://www.ccve.com.cn/zb_users/upload/2023/10/20231024083304169810758488806.png)
3、新建一个原理图,然后绘制好相关的元件。如下图所示。绘制完原理图后,点击菜单栏中的设计,然后点击如图中的更新原理图到pcb文件。如下图所示。点击后,弹出下图窗口,直接点击执行变更即可。如下图所示。
4、如图所示,打开一个工程文件,用于今天的演示。如图所示,U3和U7是两个相同的器件,我们就对他们进行排列,我们分别进行左对齐等操作。如图所示,点击U3,然后shift+左击选择U7,把两个元器件选择。
5、可以,放在一张图中肯定是可以的,方法是,在原理图空白处点右键optionsdocument options把standard styles往大里设,A0,E都是大图,一定可以装下你的原理图的。

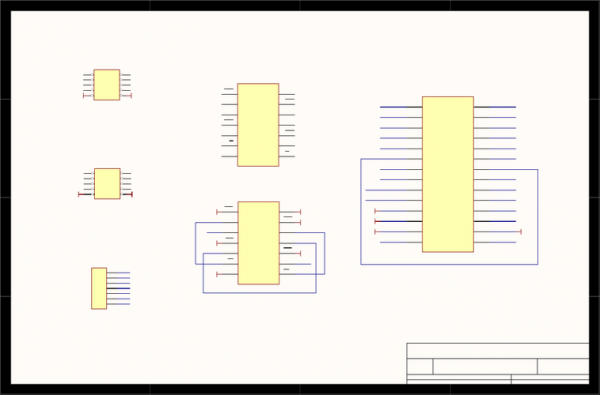

![ad怎么多个原理图(ad多张原理图)-图2 ad怎么多个原理图(ad多张原理图)-图2](https://www.ccve.com.cn/zb_users/upload/2023/10/20231024083306169810758680186.png)
一个封装两个原理图用怎么弄
将两个原理图改成不一样的名字。仔细检查重复的一些标签号,改成不一样的名字。既然它指示错误,那我们就将计就计,我们直接改变规则。改成不同的名字就不会报错了。AD20全称AltiumDesigner20。
首先,画出原理图封装, 分两个独立的封装,一个4封装4个PIN.(命名为A,B两个部分注意,引脚不能重复,如一个封装1-4脚,那另外一个是4-8)。然后画PCB封装,8个PIN。
方法非常简单在制作元件类型时,添加多个逻辑封装,分别编辑为A B C...N,然后逐步分别对逻辑封装分配与PCB封装相对应的脚位号和网络名。画原理图时也要添加那么多逻辑封装,导出来就是一个PCB封装了。

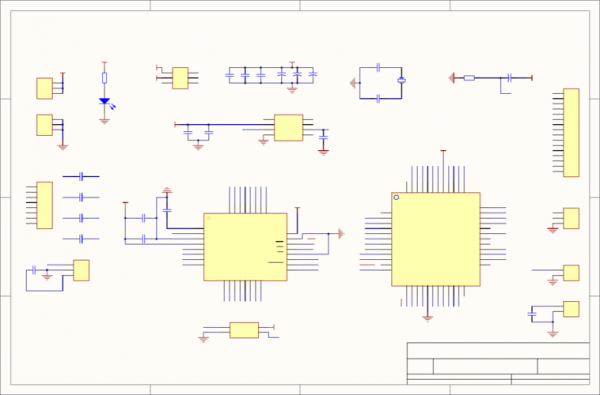

![ad怎么多个原理图(ad多张原理图)-图3 ad怎么多个原理图(ad多张原理图)-图3](https://www.ccve.com.cn/zb_users/upload/2023/10/20231024083306169810758642284.png)
正常画原理图封装,就是tool-new component,在此页面中画原理图封装的一部分,然后点tool-new part,在此页面画另一部分,然后保存。
怎么把Altium的几张原理图合在一起并生成一张pbc板子?
1、请参照以下步骤在Altium Designer软件中实现原理图到PCB板的转换。首先在电脑上打开Altium Designer软件,首先新建一个project(工程)。然后再在软件中,新建一个原理图文件。接着再在软件中,新建一个PCB文件。
2、第一种:全部导入 在一个PCB界面画几块PCB板。一般都是这样做的。第二种:新建一个工程,把部分原理图复制过去 再画PCB。
3、用Altium designer软件打开目标PCB或原理图,点击上方的“设计”选项。然后在出现的菜单中,点击“生成集成库”选项。然后在出现的提示框中,按个人实际需要选择,进行确定。
4、有个元件如何在Altium Designer 中,需要自己创建一个库:建立自己的元件库:分为手工绘制和复制别人的。
AD09怎样将多个原理图更新到一个PCB文件中
1、现在来画板子的边框来确定板子的尺寸,如下图,在画图工具栏中选择Place Line画线,这个线和上面的线是不一样的,这个线没有电气连接,注意这个层选择的是在KeepOut Layer禁止布线层。
2、建立工程。逐个加入正确的原理图文件。加入PCB文件。将原理图数据导入PCB。完成PCB布局。布线。进行规则检验和排错。
3、首先在电脑上打开Altium Designer软件,首先新建一个project(工程)。然后再在软件中,新建一个原理图文件。接着再在软件中,新建一个PCB文件。然后让原理图和PCB都在刚刚建立的工程下,进行保存。
4、新建一个原理图,然后绘制好相关的元件。如下图所示。绘制完原理图后,点击菜单栏中的设计,然后点击如图中的更新原理图到pcb文件。如下图所示。点击后,弹出下图窗口,直接点击执行变更即可。如下图所示。
5、你如果是用的99,那就要先生成网络表,然后在PCB中添加网络表。你如果是用的2004DXP或者是AD版本的,直接在原理图中点 设计 菜单的第一个命令,直接导入PCB就行了,前提条件是你的原理图和PCB文件是在一个工程下。
AD09画原理图时怎样将一个元件拆分多个元件画(part值可变)
打开原理图库,选择tool-newcomponent,然后为该器件分两个部分就可以。
打开界面后,点击File菜单,在创建好schematiclibrary后,点击右侧的环境编辑工具,选择创建元件按钮。随后点击添加元件的part功能脚位,接着继续添加pin数值来完成partA部分。
选择一个按键,在上鼠标右键-查找相似对象(Find Similar)SW-PB后面一栏的“any”改为same确定后所有的按键就被选定啦。
打开一个原理图文件,随便放置4各电阻,选中它们。鼠标放到工具栏那个由三个矩形组成的按钮(上下两个小,中间一个大),软件提示“Alignment Tools”。
首先,在计算机上打开Altium Designer软件,创建一个新的项目文件,然后创建一个新的原理图文件,如下图所示,然后进入下一步。
