本篇目录：
allegro怎样实现任意角度走线
走线在右边option界面下，line lock选择OFF的走线模式就可以走任意角度的线了。

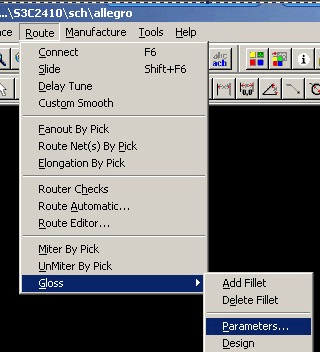

按照下面的这个图。选中你要的走线，之后找到箭头指的这个按钮。 就可以了 这个按钮的位置是可以挪动或者隐藏的。也就是你的软件这个按钮所在的位置，跟我的 位置有所不同。自己找一下。
注：当建立四面引脚时，需要设置rotation值，同时在工作区右键--rotation实现焊盘的旋转 9)利用command将焊盘放到原点处 在command窗口输入x 0 0回车即可(注：ix 0.75/-0.75意为将X增/减0.75。
定义PIN-pair，指定BC是一对PIN-pair， XA是对PIN-pair（X为左边你未命名的PIN）；再假设右边未显示的两个引脚是E、F，再定义两个PIN-PAIR， AE、CF，这样走线就你想要的方式走线了。
allegro怎么根据铜皮形状画线条?
操作步骤如下：在allegro先选中铜片的位置，并停留在铜片位置上。对齐并画出闭合图形。line构成的闭合图形，类别依旧为line，将之变为shape型，并漏出铜片。
第一种办法：用弧形走线。第二种办法：用覆铜画个圆，指定网络为电源，然后在去掉一个小圆形覆铜，就出来了。
在PLACE栏里选择polygon plane弹出对话框，然后将“NO NET”改为GND（地），如果你不是由网络生成的PCB，那么就找不到GND。选择其他几个设置后，点击确定，就可以画覆铜的线框了。
如何根据电路板画电路图 连接电路板功能。阅读电路板上重要集成芯片的芯片资料，以求了解芯片功能，以及在本电路中的功能。将电路分模块，也确保电路板上的每一个元件都分到一个模块中。
整体铺色：用大笔迅速而概括地把色彩的大关系依照你对象的第一感觉铺出来。水分可以用多一些，画薄一些，不要拘泥于细节。
ALLEGRO：鼠线不能只显示当前屏幕上的PIN的鼠线，全屏布线时高亮不明显.(方法一：可以在setup-user preference-display中，勾选display_nohilitefont项，将高亮设为实线显示；方法二：改变高亮颜色。
allegro16.5鼠标右键放大缩小
allegro鼠标右键缩放功能是allegro的一种快捷键，称之为笔画手势操作（Strokes），笔画操作（Strokes）功能是通过滑动鼠标来产生功能的，省去选择功能表或点击工具命令的时间。
这是因为你在布线的时候，放大或者缩小画图区域，鼠标位置不变，但是在图中的相对位置发生了变化，如果你布了很多，必须会自动出现对已经布的线进行推挤现象。
首先 确保你打开图了没有。 打开了 ，就点击 工具栏上放大缩小 栏目第一个按钮。 就显示了。
到此，以上就是小编对于allegro怎么画箭头的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
