用两片74ls161实现20进制计数器
1、一个74LVC161是4位，最多为16进制，20进制需要两个74LVC161芯片，2的五次方为32，所以只要5位就足够了。20的2进制码为10100，用反馈清零法相对容易。
2、LS161为十六进制四位二进制加法计数器，异步清零，同步置数。设计60进制的加法计数器，采用清零法。60用二进制表示为00111100，因为是异步清零，当计数器从零开始计数时，计数到00111100时异步清零即可。
3、用74ls160或者74ls161设计2-15等进制计数器，这不能每一个进制都做一遍的。改成2~9进制，两个都可以，方法和连线完全相同。十进制数不用改，74LS160就是了。改成11~15进制只能用74LS161。以6进制为例。
4、设计60进制的加法计数器，采用清零法。60用二进制表示为0011 1100，因为是异步清零，当计数器从零开始计数时，计数到0011 1100时异步清零即可。要用到两片74LS161，需要两计数器进行级联，采用同步并行级联方式。
5、计数范围：0 ~ 23 。LS161 是同步预置，异步清零，两种方法反馈数值差 1 ，清零法是计数到 24 去清零 。
6、因为74LS161是四位二进制计数器，先要把个位的74LS161改成十进制计数器，采用反馈置数法。计数的最大数是22，这是23进制的计数器，再利用计数器计到23时，产生一个复位信号，使两位计数器复位回0，采用反馈清零法实现。
用一片74HC90及其他逻辑门设计七段LED数码管显示译码器
步骤1：打开Multisim软件，创建一个新的电路图。步骤2：从元件库中找到BCD七段显示译码器元件，将其拖拽到电路图中。步骤3：从元件库中找到LED七段显示元件，将其拖拽到电路图中。
译码驱动电路将编码器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。(5)数码显示器数码管通常有发光二极管(LED)数码管和液晶(LCD)数码管。本设计提供的为LED数码管。
七段LED显示译码器，加法器定义实现多位二进制数相加的电路称为加法器， 它能解决二进制中1+1=10 的功能。数码管显示出十进制数的电路称为“七段字型译码器”。1）输入：8421BCD码，用A3 A2 A1 A0表示（4位）。
d1是译码器及其应用实验报告的编号，具体内容需要查看实验报告的相关介绍。2 译码器是一种电子器件，主要功能是将编码器中的编码信息转换为相应的输出信号，用于数字电路和计算机系统中的数据处理。
就流行的七段共阳LED显示器来说，显示器公共端接5V电源，各段经1k限流电阻接七段译码器的输出端。附图是七段共阳LED显示器与74LS47型显示译码器的两种连接电路。
译码器的使用方法?
-4线译码器我们以74xx139 为例，将两个的输入高位与高位，低位与低位连接起来，版就是两个权输入的A0与A0，A1与A1连接起来，输入Z接A0，Y接A1，将第三个输入X直接送至其中一个139的使能端。
用一块3线-8线译码器74LS138可以组成任何一个三变量输入的逻辑函数，任意一个输入三变量的逻辑函数都可以用一块3线-8线译码器74LS138来实现。
解码器的正确使用方法 首先在使用解码器时，需要了解具体的解码器型号和规格，以确定输入信号和输出信号的类型和特点。其次，需要根据生产厂商提供的说明书，正确连接解码器和外部电路，并调整解码器的工作参数。
输出引脚：应用译码器的输出引脚用于传输数据。在数据分配器中，可以将输出引脚与多个目标设备相连，以将数据发送到多个设备。根据具体情况，还可以使用其他引脚进行数据分配器的设计。

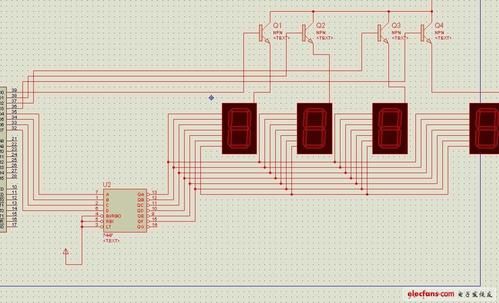

用7447实现一个一位数码管的显示

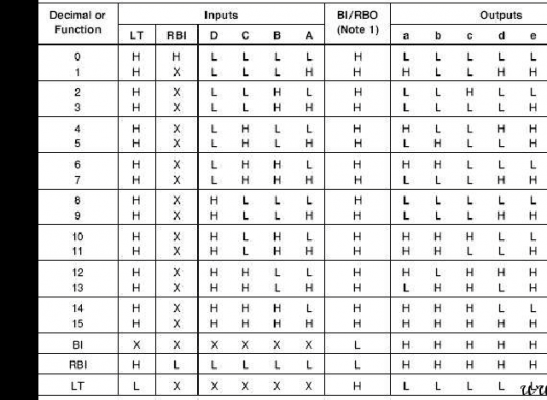

在7447 中尚有LT、RBI 与BI/RBO 之控制脚，其功能分述如下：该电路是由与非门、输入缓冲器和7 个与或非门组成的BCD-7 段译码器/驱动器。通常是低电平有效，高的灌入电流的输出可直接驱动显示器。
只是用作位选吧，然后74HC573用作段选，共阳极接法应该。数码管显示要加延时程序的，要不太快了肉眼捕捉不到，你试试每次送完段码后都延时。还有要注意，送新的段码之前要将位码全部关断，要不会显示错误。
芯片是一块BCD码转换成7段LED数码管的译码驱动IC，7447的主要功能是输出低电平驱动的显示码，用以推动共阳极7段LED数码管显示相应的数字。
用一个单元，存放计数值，每隔1秒加一，然后进行十进制调整，之后向P2输出即可。

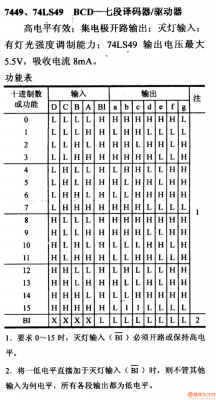

到此，以上就是小编对于7449译码器的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
