本篇目录：

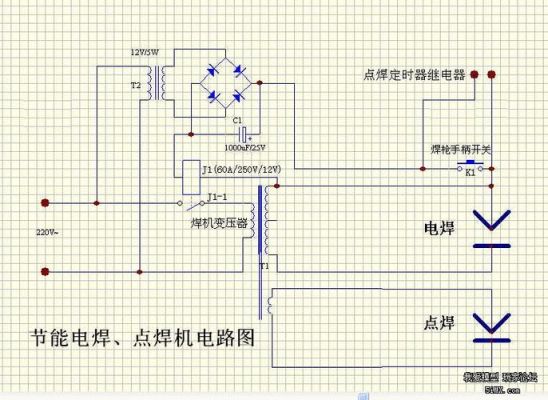

怎样接ZX7-250直流电焊机的整流电路?
1、接法如下：焊机两根输入线，一根接火线一根接零线。单相220V，也可以接两根火线。
2、进线用10平方铜线(BV10*20，出线35平方橡胶电缆2根。
3、输入线，将焊机的两根线接在220电源上即可。火线零线任意接。用40A的空气开关。该焊机输入电流三十大几安培。输出端，焊把线接正极+，地线回路接负极-。直流反接，电弧稳定，飞溅极小。
4、（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。
5、输入端接一根火线一根零线，就是220伏。或者接两根火线，就是380伏。输入端任一接两根线即可。220伏 380伏 焊机自动识别。输出端，焊把接+，地线夹接-。属于直流反接，应用最广泛。
电焊机怎样接线?
电焊机上标有0、220V、380V三个端子，使用220V时接0——220V两个端子，380V端子闲置，使用380V时任意两相接0——380V端子，220V端子闲置。电焊机的一次线电压有两种，220v零线和火线，380v两根火线或3根火线。
电焊机接线可以使用铜线鼻子、快速接头连接，具体内容如下：使用铜线鼻子。将电缆上的皮剥开，并放到铜线鼻子的开口位置，使用液压钳压紧，将铜线鼻子固定到电焊机上即可使用。
电焊机图中红色的三根线是连接空开的，就是380V的输入线。三组黄色线是交流电到整流桥的接线，连接到整流桥。四条红黑线是整流后的直流电用于给电容充电，连接到下面电源板。
电焊机如何正确接线使用?
1、先把断路器接在电源上，按电焊机所用电源而定。在焊机旁边有3个接线柱，黑色为公共线，红色标了220伏及380伏。
2、电焊机上标有0、220V、380V三个端子，使用220V时接0——220V两个端子，380V端子闲置，使用380V时任意两相接0——380V端子，220V端子闲置。电焊机的一次线电压有两种，220v零线和火线，380v两根火线或3根火线。
3、电焊机焊把线接正极和负极都可以，主要看应用。焊把线，说明是焊条手弧焊焊机。地线接负极_，焊把接正极_。属于直流反接。地线接正极_，焊把接负极_。属于直流正接，应用较少。

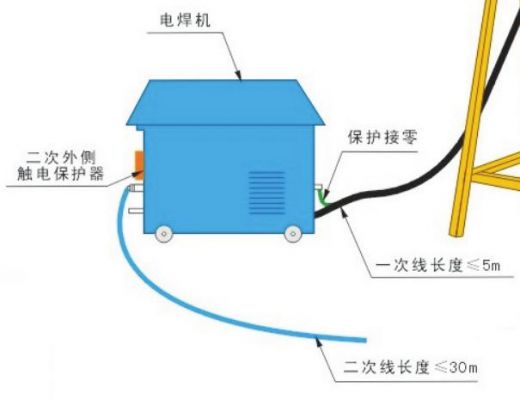

4、电焊机原边侧的电压如为380V，表示为一次线圈电压为380V，将三相电源中两根不同相的极接入即可。地线接电焊机外壳有接地标志的接线柱上，另一点接三相在电源的接地极上。
电焊机怎么接线啊?麻烦大家帮我解答下,急啊!
三个接头端 是输入端， 也就是进线。 两个接头端是输出端。也就是出线 输入端接 0--220 是单相220伏照明电源。输出端两个接头任意接焊把线和回路地线，不区分反正。
电焊机上标有0、220V、380V三个端子，使用220V时接0——220V两个端子，380V端子闲置，使用380V时任意两相接0——380V端子，220V端子闲置。电焊机的一次线电压有两种，220v零线和火线，380v两根火线或3根火线。
这要看焊机上标的是三相焊机还是单相焊机 如果是三相，那么三根就三相火线 如果是单相220V的，就是一火一零，一根接地线 如果是两相380的，就是两根火线，一根接地线。 一定要看清楚再接。
到此，以上就是小编对于电焊机回路线搭接点和焊接点距离的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
