本篇目录：
- 1、如何测量电机的绝缘电阻
- 2、测量电动机的电阻,怎么测?
- 3、如何测电机电阻
- 4、如何测电动机电阻
- 5、如何测量电机的功率和电阻?
如何测量电机的绝缘电阻
电机绝缘电阻测量一般分为三个部分：电机绕组对地绝缘测量、电机绕组相间绝缘测量和电机外绕组层间（匝间）绝缘测量，用型兆欧表测量绕组对地绝缘和绕组相间绝缘，用万用表测量外绕组层间（匝间）绝缘。
电机测绝缘电阻，可以直接用万用表来进行测量，将万用表的两根线搭在电阻的上方还有下方的位置，旋转万用表档位，测量电阻就要使用电阻档，读取显示的数字就是电阻的多少。导体对电流的阻碍作用就叫该导体的电阻。

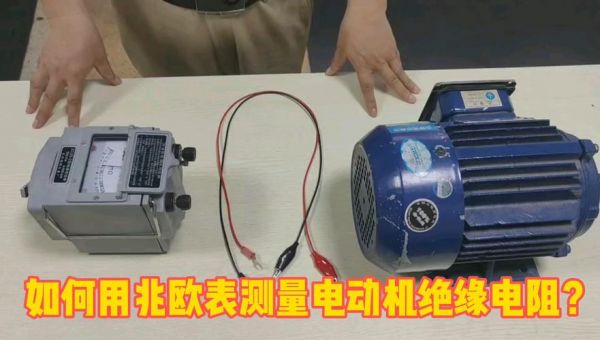

测量电动机绕组对地（外壳）的绝缘电阻时，兆欧表接线端钮L与绕线接线端子连接，端钮E接电动机外壳或PE螺丝处；测量电动机的相间绝缘电阻时，L端钮和E端钮分别与两部分接线端子相接。
方法如下：使用前，摇表要放到远离磁场的位置，而且放到水平面上，不能过于倾斜。将摇表测量线固定到摇表的两个接线柱上，两根测量线不分正反，然后将螺丝拧紧。
：测量相间的绝缘电阻。2：测量相间与外壳的绝缘电阻。（这两项只能粗略测量有无直接短路或接地，因为万用表内的电压太低，若想准确最好用摇表测量，一般要求绝缘电阻不得低于0.5兆欧）。
测量步骤：－－-断开电源 －－-对地放电 －－-如果是三相交流电机打开中心点（如果可以）－－-如果是直流电机，提起电刷。
测量电动机的电阻,怎么测?
在电动机两端加低于额定电压和多的电压U，不要让电动机转动这样电能就完全转化为热能了，这就可以运用欧姆定律了，测得电流I、电动机电阻：R=U/I。
测量前的准备：首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。
：测量相间绝缘电阻。方法：万用表打到欧姆档最大量程，两只表笔分别连接两相，交替测量_相电阻，测得电阻应为无穷大。3：测量相电阻。方法：档位仍在欧姆，档根据电机阻值不同选择档位大小不同，可从大到小测试。
如何测电机电阻

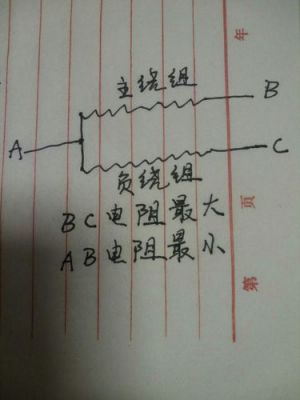

电机绕组电阻大于1欧可用单臂电桥测、电机绕组电阻小于1欧可双臂电桥测，如果电机绕组间电阻值相差较大，说明电机绕组有短路，断路，焊接不良和绕组匝数有误差。
在电动机两端加低于额定电压和多的电压U，不要让电动机转动这样电能就完全转化为热能了，这就可以运用欧姆定律了，测得电流I、电动机电阻：R=U/I。
第一步：用摇表摇测电机对地绝缘。摇表 注意的是，对于380V电机，要使用500V摇表，如用1000V或者2500V摇表摇测有可能击穿电机绝缘。
如何测电动机电阻
1、电机绕组电阻大于1欧可用单臂电桥测、电机绕组电阻小于1欧可双臂电桥测，如果电机绕组间电阻值相差较大，说明电机绕组有短路，断路，焊接不良和绕组匝数有误差。
2、在电动机两端加低于额定电压和多的电压U，不要让电动机转动这样电能就完全转化为热能了，这就可以运用欧姆定律了，测得电流I、电动机电阻：R=U/I。
3、电动机的电阻不能绝对的用万用表去测，测出来的数值只是他的直流电阻，一般都是几十欧，其实电动机的阻抗还包括感抗（交流电阻），你可以用钳形电流表分别测出每相的电流，然后根据R=U的平方除以I。
4、第一步：用摇表摇测电机对地绝缘。摇表 注意的是，对于380V电机，要使用500V摇表，如用1000V或者2500V摇表摇测有可能击穿电机绝缘。
5、测量电机的直流电阻值，应该在绕组冷状态下来进行测定。首先将电机在室内放置一段时间，用温度计测量电动机绕组端部或铁心的温度。此时所测温度即为实际冷状态下绕组的温度。
如何测量电机的功率和电阻?
1、在电动机两端加低于额定电压和多的电压U，不要让电动机转动这样电能就完全转化为热能了，这就可以运用欧姆定律了，测得电流I、电动机电阻：R=U/I。
2、：测量相间绝缘电阻。方法：万用表打到欧姆档最大量程，两只表笔分别连接两相，交替测量_相电阻，测得电阻应为无穷大。3：测量相电阻。方法：档位仍在欧姆，档根据电机阻值不同选择档位大小不同，可从大到小测试。
3、电机带负载时测输入电压，再测电流，功率等于电压乘以电流。电压不同电机功率一样时的电流是不一样的。用钳形表在电机运行时测量三相电流，取最高值 ，三相电压不同电流也会不同。
4、首先将表拨至电阻Rx100档（视电机功率大小而定，电机功率在50瓦以下，用拨至电阻档Rxk档，功率再大点60瓦以上用Rx100档）。
到此，以上就是小编对于电动机测电阻怎么测的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
