同步计数器怎么清零?
清零信号是异步方式，即清零信号 CR 有效时，计数器立即归零；预置信号是同步方式，即预置数在时钟 CP 与置数 LD 同时有效时，数据置入计数器。
在同步清零的计数器电路中，RD‘出现低电平后要等下一个CLK信号到达时才能将触发器清零。而在异步清零的计数器电路中，只要RD’出现低电平，触发器立即被置零，不受CLK的控制。
用两片74LS160芯片设计一个同步六十进制计数器可使用同步级联、异步清零方式实现。其中个位计数为十进制形式。
异步计数器同步计数器时钟脉冲的方法
同步计数器 在同步计数器中，各触发器受同一输入计数脉冲同时接到各位触发器，各触发器状态的变换与计数脉冲同步，故称为“同步计数器”。同步计数器的触发信号是同一个信号。
异步计数器的触发信号时不同的，例如第一集的输出Q作为第二级的触发信号。几进制的区分：看数据输出端得接线方法，当接线满足拿个计数时会导致“清零”端或者是“置数端”满足工作状态。导致这一计数状态之后回到零。
同步置数输入条件满足，等待时钟有效时刻生效；异步置数与时钟无关，输入条件满足，立即生效。
二进制计数器的同步二进制计数器
1、同步计数器也可称为并行计数器 。1．同步二进制加法计数器（1）设计思想 ：① 所有触发器的时钟控制端均由计数脉冲CP输入，CP的每一个触发沿都会使所有的触发器状态更新。
2、位二进制同步计数器是由四个JK触发器组成的M＝2的4位二进制同步计数器。

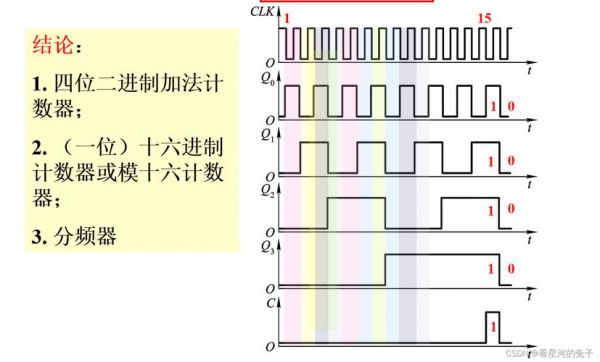

3、图5是用JK触发器（但已令J=K）组成的4位二进制（M=16）同步加计数器。
4、计数器：用以统计输入时钟脉冲CP个数的电路。计数器的分类：1．按计数进制分二进制计数器：按二进制数运算规律进行计数的电路称作二进制计数器。十进制计数器：按十进制数运算规律进行计数的电路称作十进制计数器。
5、CT74LS161的逻辑功能 ①=0时异步清零，C0=0 ②=1，=0时同步并行置数 ③==1且CPT=CPP=1时，按照4位自然二进制码进行同步二进制计数。④==1且CPT·CPP=0时，计数器状态保持不变。
到此，以上就是小编对于同步计数器的分析的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
