本篇目录：

如果您实在不会拆，一可以到官网下个手册，上面都有写如何拆卸。

拆卸端子：使用钳子或扳手拆卸plc上的端子，将端子从plc上取下。清洁端子：用棉布或吸尘器清洁端子上的灰尘和杂物，确保端子清洁干净。连接端子：将清洁好的端子重新安装到plc上，确保端子连接牢固。

将端子机的电源拔掉，以确保安全。使用螺丝刀拆下端子机的外壳，取下外壳。找到需要更换的端子，通常位于端子机的底部或侧面，用螺丝刀拆下端子的螺丝。

1、严格按照电源输出端子所指示的接线位置接线，接线要牢固，确定输入输出线不要接反（输入“220VAC”接市电；输出“+”接负载正极，输出“-”接负载负极）。

2、（1）. 两线制信号：两线制信号指的是现场仪表总共接入两根线，这两根线负责为仪表供电同时，仪表在这两根线上产生0~10V、4~20mA的信号由PLC接收测量。

3、输入端的COM如果接24V，那么X0输入就是0V有效（NPN）。输入端的COM如果接0V，那么X0输入就是24V有效（PNP）。输出端COM接24V，继电器输出Y0就是24V输出。输出端COM接220V，继电器输出Y0就是220V输出。

严格按照电源输出端子所指示的接线位置接线，接线要牢固，确定输入输出线不要接反（输入“220VAC”接市电；输出“+”接负载正极，输出“-”接负载负极）。

D10：输出脉冲频率，仅用于Y0和Y1 Y3：旋转方向信号，可应用PLC任何输出点（但不能重复用脉冲输出点）当M10闭合时，以D10指定的频率从Y0输出脉冲，如果D10为正值，Y3闭合，若为负值，Y3断开。

将开关电源的DC24V+端接PLC输出端公共端，一般是COM，也有几个输出公用的，公用COM的要注意其他公用端头Y所接负载的电压，必须匹配。

将开关电源的DC24V+端接PLC输出端公共端，一般是COM，也有几个输出公用的，看清楚再接（如有的机型是Y0~Y4共一个COM1），公用COM的要注意其他公用端头Y所接负载的电压，必须匹配。

首先的第一步就是进行打开接线盖板即可。接着就是进行短接三菱PLC的S/S和0V端子，如下图所示。然后就是进行PNP公共端接负所以公共端S/S接0V即可。

三菱FX1s-10MT-001是晶体管输出的plc，只能使用于直流负载。10MT共有4个输出口，每个输出口对应一个COM端子。Y0-COM0，Y1-COM1，Y2-COM2，Y3-COM3。

1、输入接线（I/O模块到传感器/输入设备）：a. 每个传感器/输入设备通常与PLC的一个输入接点相连。b. 使用正确的连接器或端子板将传感器/输入设备的信号线连接到PLC的相应输入模块的输入端子上。

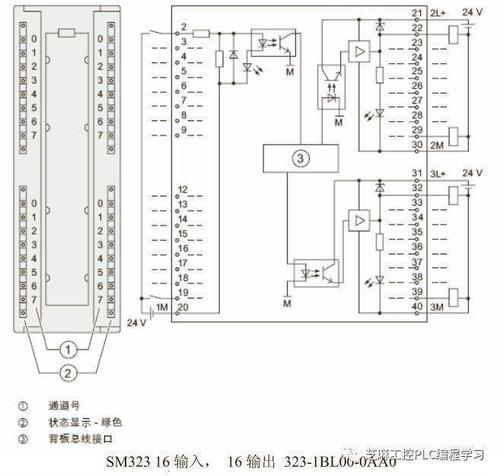

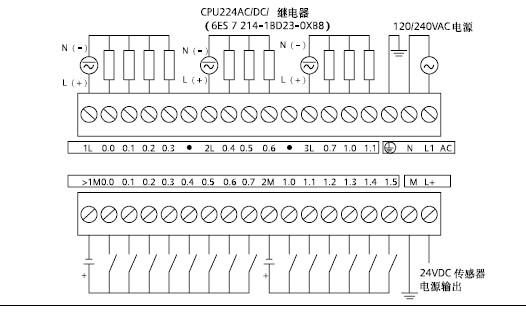

2、西门子PLC是下面输入，上面输出。DC/DC/DC——PLC电源/输入电源/输出电源。输入端——M端为I点的公共端，即I点都是带的0V。按钮、接触器串连的是24V，接给PLC的是0V。

3、对于四线制，接法则为：1-7，2-8，3-5，4-6。（电流有两个回路：1-7-8-2；5-3-4-6）并联型接法。不管四线制、两线制，所有的传感器都需要外部供电。

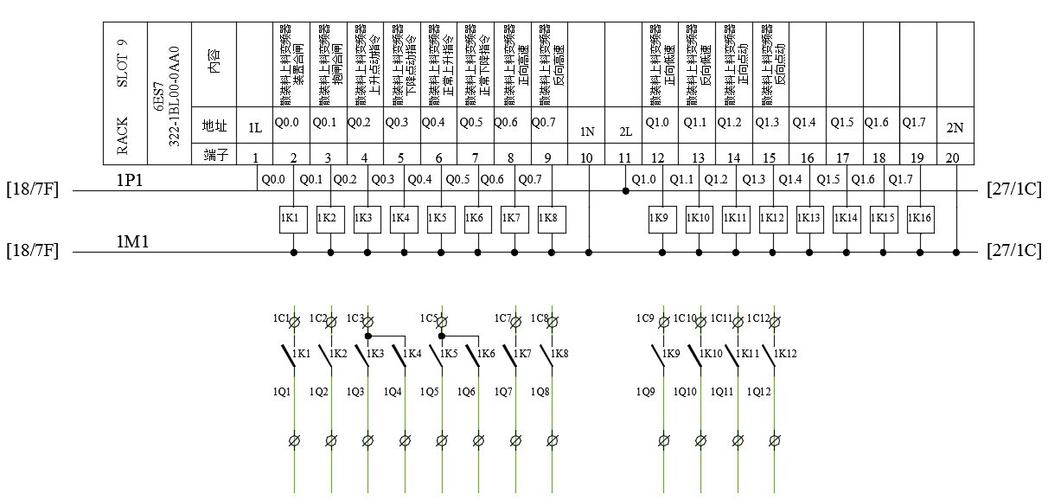

4、输出端口接线。PLC输出端口接线一般可以分为以下三种情况：继电器输出。晶体管输出。晶闸管输出。PLC输出方式不同，输出负载所接的电源类型也不同。

5、如图所示，这个是三菱PLC控制机械臂的IO接线图。望采纳。。

6、这个很简单，PLC框图，左边是输入点X0、XRUN、COM；右边是输出点y0-yCOM0-COM4。

到此，以上就是小编对于plc的接线端子用的是什么型号端子的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
