德力西两开双控用作两开单控如何接线?
方法一,是最简单的,只使用其中一个开关的一组单联触点,当成一个单控开关使用。方法二,是可以通过接线,发挥双联双控功能,实现双联开关任意动其中的一个,都能实现被控电器的开关。
首先关闭电源,并用电笔测试线路是否停电。 找到一组三芯电缆,在原来的双控开关处断开它,将一端连接到一般开关上。 将这组三芯电缆的其余两根线连接到旧的双控开关上。 用绝缘胶带或其他方法固定好连接线。
![德力西开关怎么接线(德力西开关接线图)-图1 德力西开关怎么接线(德力西开关接线图)-图1](https://www.ccve.com.cn/zb_users/upload/2023/11/20231107150120169934048063163.jpeg)

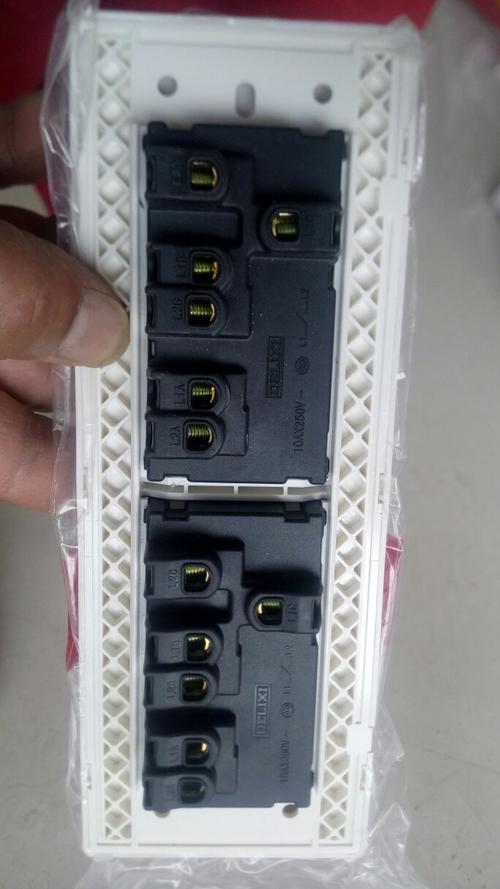

德力西两开双控开关如下图所示,每个开关上有三个接线柱:L、LL2,其中L为公共端,接火线,LL2为控制端接灯控制线,其中L1为开关“开”时与L接通,L2为开关“关”时与L接通。如用作两开单控,两个L2就是了。
德力西的开关怎么接线的?
1、德力西三开单控开关接线方法:从电源火线分出三根线,分别接到等的三个开关,从三个开关出来的三根线都接到灯的一端,从灯的另一端出来一根线接到电源的零线。
2、德力西一开五孔开关的接线方法如下: 首先,确定电源线的位置并关闭主电源。确保安装位置没有电流,以避免触电危险。 准备好需要接线的五个导线,分别是:进线(L)、出线(LLL3)、地线(E)。
![德力西开关怎么接线(德力西开关接线图)-图2 德力西开关怎么接线(德力西开关接线图)-图2](https://www.ccve.com.cn/zb_users/upload/2023/11/20231107150120169934048013155.jpeg)
3、先从电源的火线端中引出一个电线,然后跟开关的其中一个L端进行连接。再从端子中引出另一个电线跟第2个L端进行相接。其次从两个L1端口中都引出两个电线,并跟两个灯具的火线端进行相接。
4、首先按双联开关的接法接成两个地方可控制,这样在俩开关之间就有两根直通的线,把它们截断后,接入三控开关(实际应该叫双刀双接开关)。 简单的说就是:六个孔,三个进,三个出。开关上的L孔和插座上的L孔接火线。

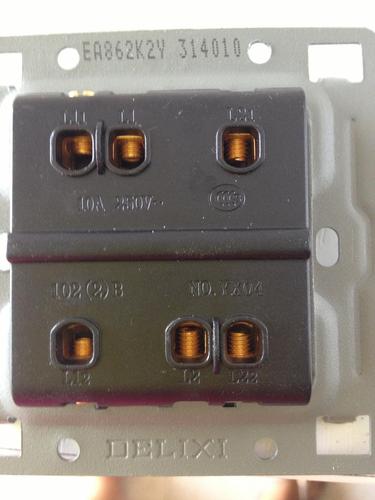

5、德力西两开双控开关如下图所示,每个开关上有三个接线柱:L、LL2,其中L为公共端,接火线,LL2为控制端接灯控制线,其中L1为开关“开”时与L接通,L2为开关“关”时与L接通。如用作两开单控,两个L2就是了。
![德力西开关怎么接线(德力西开关接线图)-图3 德力西开关怎么接线(德力西开关接线图)-图3](https://www.ccve.com.cn/zb_users/upload/2023/11/20231107150120169934048023331.jpeg)
德力西4开关接线图解

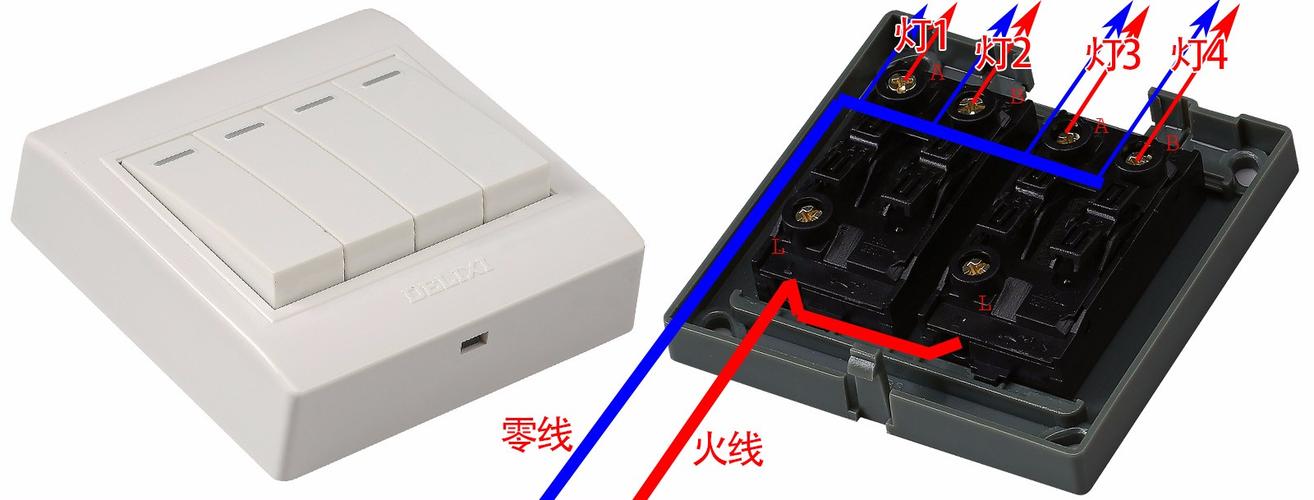

1、将LA、LB、LC、LD连接在一起,与电源火线连接,然后L1A、L1B、L1C、L1D分别接四条线,去连接被控制的用电器(灯泡)。安装前,要切断电源,严禁带电安装,并由专业人员安装。
2、墙里横的三根线是火线、零线、地线,只把火线按照下图接开关;竖的四根线是通往灯泡的控制线,按照下图接在开关上端就可以。
3、只是要求这四个开关分别去控制一盏灯的话,只需要将四个开关的L(可能是LL2L3L41)连接在一起接电源火线,然后四个开关的L1(L1L2L3L41)分别于被控制的灯一端接,灯另一端接在电源零线上即可。
4、开关接线端子标有LLL3 、L4的孔是公共端,接火线,接线端子标有L1L12的孔接灯头线(两个孔随便接一个)。
德力西两开双控开关怎么接
买回来的开关面板内一般都会有标识L、LL2等字样,用工具把线头的塑料皮不掉,不要留太多,避免线和线碰到一起。首先把L端的线和L1L2的一端连接起来。开关开启后,再把另一端的L1L2和L连接起来。
第一步:先连接图中双控开关的红色线路。如下图所示:第二步:然后连接图中双控开关的绿色线路。如下图所示:第三步:再连接图中双控开关的蓝色线路。如下图所示:第四步:最后连接图中双控开关的紫色线路,完成线路连接。
德力西两开双控开关如下图所示,每个开关上有三个接线柱:L、LL2,其中L为公共端,接火线,LL2为控制端接灯控制线,其中L1为开关“开”时与L接通,L2为开关“关”时与L接通。如用作两开单控,两个L2就是了。
L1-出线进灯,L2出线进另一个灯,零线直接进灯,无论几控,都是火线进开关。双开双控的接线方法;零线直接进灯,火线进双控开关的两个L,L1-L1,L2-L2并联起来,这样接线起来就可以控制两个地方的两个灯。
接线图一。 开关仅实现对相线的控制,符合电器控制中控制相线的要求,较安全。另外,双控开关的接点除接相线及控制线外,没有中性线接入,确保开关操作时不会发生射弧短路故障。
德力西一开五孔开关怎么接线?
1、德力西一开五孔开关接线方法如下:正极线接正极、负极线接负极、那有一截小红线接开关L线桩。灯正极线接开关L1线桩、灯负极线接插座负极。按一下开关试试灯亮不亮、用电动工具之类的插进插座、试试通电否。
2、开关上的L孔和插座上的L孔接火线。插座上的N孔接零线,标有接地符合的孔,接地线。开关LL2孔接灯的控制线,可以随便接一个孔。
3、L11 接出线到插座的 L ,零线接插座的 N ,如果装有地线就接 E ,没有可以不用接,开关的 L12 可留着备用,这样开关就可以控制插座了。
4、将火线连接到开关处L,然后将L1线连接到插座的L处,将零线接到N地线的中间,这样五孔一开的插座开关接线法就完成了。
到此,以上就是小编对于德力西开关接线图的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
