如何判断三极管是NPN还是PNP?
NPN的电压关系:CBE PNP的电压关系:CBE 当B和E的电压差为0.7V时,为硅管;电压差为0.2V时,为锗管。
PNP管子: 发射极电流 = 集电极电流 + 基极电流 ,NPN管子: 集电极电流 = 发射极电流 + 基极电流。使用工具:指针式万用电表一个,再一个呢?就是你的舌头。
![怎么测pnp的值(pnp怎么测好坏)-图1 怎么测pnp的值(pnp怎么测好坏)-图1](https://www.ccve.com.cn/zb_users/upload/2023/11/20231109163623169951898361259.jpeg)

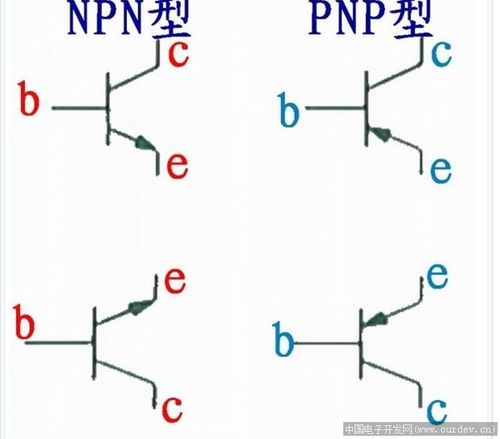

口决判断三极管是PNP型还是NPN型比较容易,因为三极管是由两个二极管组成,三极管其中一个脚是两个二极管公共脚,另两个脚是二极管两个脚。因此,总结口决:红表笔一定两导通(NPN),黑表笔一定两导通(PNP)。
三颠倒,找基极我们知道,三极管内部有两个PN结,三极管是PNP型还是NPN型的区别就是两个PN结的连接方式不同。

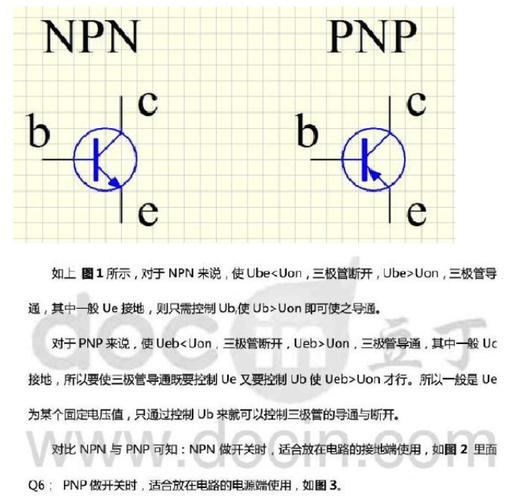

结构上,NPN三极管的中间是P区,两端是N区,而PNP三极管正相反。
![怎么测pnp的值(pnp怎么测好坏)-图2 怎么测pnp的值(pnp怎么测好坏)-图2](https://www.ccve.com.cn/zb_users/upload/2023/11/20231109163623169951898371808.jpeg)
三极管的NPN和PNP怎样判断?
NPN的电压关系:CBE PNP的电压关系:CBE 当B和E的电压差为0.7V时,为硅管;电压差为0.2V时,为锗管。
npn和pnp的判断口诀是如果输入一个高电平,而输出需要一个低电平时,首选择npn。如果输入一个低电平,而输出需要一个低电平时,首选择pnp。如果输入一个低电平,而输出需要一个高电平时,首选择npn。
当舌头触碰之后肯定有一个结果是电阻最小。此时的两脚中不是基极那个脚就是集电极!④判断该三极管是PNP还是NPN:如果③中测出来的集电极是与黑表笔相接的,那就是NPN型的(因为在Ω档上黑笔是正极),反之就是PNP型的。
![怎么测pnp的值(pnp怎么测好坏)-图3 怎么测pnp的值(pnp怎么测好坏)-图3](https://www.ccve.com.cn/zb_users/upload/2023/11/20231109163623169951898320489.png)
首先,这是一个放大电路。在放大电路中,晶体管无论是PNP型(电压关系:Ve>Vb>Vc),还是NPN型(电压关系:Vc>Vb>Ve),Vb都是中间量,即基级b,再通过导通压降找到发射极e,从而得出集电极c。
NPN型内部开关连接到信号端和负极。PNP型内部开关连接到信号端和正极。信号输出线连接不同 NPN:当有信号触发时,信号输出线OUT连接到GND,相当于OUT输出低电平。
从上面两个步骤我们已经找出了这只三极管的基极,以及这只三极管是那种类型的三极管,接下来就要判断哪个引脚是集电极,哪个引脚是发射极了。这时我们可以用测试穿透电流的方法来确定集电极和发射极。
根据电压如何判断是NPN型还是PNP型
利用在线电压很难判断,因为你不知测量时晶体管的工作状态。其实利用数字万用表的二极管档,判断NPN或PNP型式很容易的。
NPN的电压关系:CBE PNP的电压关系:CBE 当B和E的电压差为0.7V时,为硅管;电压差为0.2V时,为锗管。
首先,这是一个放大电路。在放大电路中,晶体管无论是PNP型(电压关系:Ve>Vb>Vc),还是NPN型(电压关系:Vc>Vb>Ve),Vb都是中间量,即基级b,再通过导通压降找到发射极e,从而得出集电极c。
