本篇目录：
设计电气控制电路图时的原则主要是什么
1、一是电器元件要正确连接。设计时要求，在交流控制电路中不允许两个电器线圈串联，应将两个电器线圈并联在电路中，以免发生误动作。
2、（1）绘制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。（2）电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。
3、设计电气控制线路应遵循的基本原则是：（1）应最大限度地满足机械设备对电气控制线路的控制要求和保护要求。（2）在满足生产工艺要求的前提，应力求使控制线路简单、经济、合理。（3）保证控制的安全性和可靠性。
电气控制柜接线规范
电气控制柜接线规范如下：根据设备的功能进行接线，并确保它们的信号和电源接口正确连接。使用标准颜色编码，例如红色代表正极（+），黑色代表负极（-）。
第四， 电气控制柜内的强、弱电信号的走线一定不能靠的太近，更不能布置在一个线槽内。
) 注意控制柜内的走线，强电信号线和弱电信号线不要在一个线槽内走线，也不要靠的太近。
按图正确接线。电气连接接线牢固、良好，配线应成排成束地垂直或水平有规律地敷设，要求整齐、美观、清晰。横平竖直，层次分明。导线的长度合适，端头压接牢固，端子压紧。
确保电气控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备要与其共地，同样也要使用短和粗的导线接地；采用扁平导体，例如金属网，因其在高频时阻抗较低。

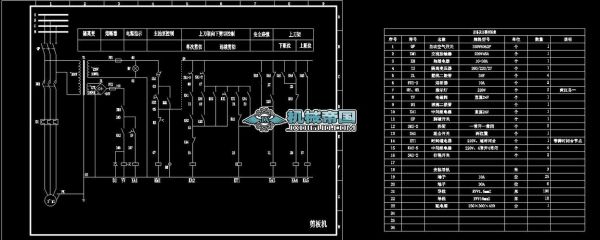

电气控制柜的接线图如下：起动方式特征字：不注明为直接起动； Y：Y-△降压起动；Z：自藕降压起动；R：软起动。类型特征字：不注明为液位控制； P：压力控制； S：时间控制；L：潜污泵专用；X：消防专用。
设计和绘制电气控制原理图要遵循哪些规范?
1、制电气原理图的原则：按电气符号标准---按国家标准规定的电气符号绘制。文字符号标准---按国家标准GB7159-1987规定的文字符号标明。按顺序排列---按照先后工作顺序纵向排列，或者水平排列。
2、电气原理图设计应该注意以下要点：按电气符号标准---按国家标准规定的电气符号绘制。文字符号标准---按国家标准GB7159-1987规定的文字符号标明。
3、绘制电动控制电气原理需要遵循以下步骤： 确定电气原理图的设计目标，例如控制电机、传感器等设备。 确定电气原理图中的电路元件，例如开关、继电器、传感器等。 绘制电气原理图，按照电路元件的连接关系进行绘制。
4、控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
电气设备控制回路导线电压,标准要求是多少
V，36V，110V，220V，380V。都有用的。要根据具体使用情况，但只要条件允许尽量选用低电压的，安全。
交流接触器控制线路的接线及电压 常用的电压等级一般有：低压：12V/24V/110V/220V/380V； 控制线路的接法根据控制功能定，普通开断一般需要两个控制按钮与线圈串联，一个按钮接常开触点，另一个接常闭触点。
以电气设备的对地的电压值为依据的：对地电压高于或等于1000伏的为高压；对地电压小于1000伏的为低压。法律依据：《电业安全工作规程》 对地250V以下为低压，250V及以上为高压，而36V以下是属于安全电压。
(1)动力设备和安全装置电路不应小于0.5MΩ；(2)低电压控制回路不应小于0.25MΩ。目前，国产电梯的电气线路中电压等级较多，但未超过380V，考虑安全因素，采用额定电压值不低于500V的铜芯绝缘导线是合适的。
二次电气图线号标注规则
1、根据《火力发电厂、变电所二次接线设计技术规定》： 强电控制回路截面不应小于5mm^2，弱电回路截面不应小于0.5mm^2。 以下还有好多规定。。都在第六章第五节中。
2、对二次回路图中，各回路的标号应采用文字——数字的混合标号系统；一般的回路标号，可有三位或四位数字组成。
3、电气制图中，标注线号采用“L、N、G（或PE）”这三个分别表示火、零、地的字母并加上四位数字的组成来表示。该类线号主要用于标注在空气开关上下的连接端、开关电源的AC220V输入端或UPS、滤波器等强电设备的相关连线中。
4、连接点标识 对于任一个电气元器件，它上面的连接点是不会相同的。
5、线号后边加有单引号的一般是电流回路的电流线。举例：105和105’是CT一个绕组二次边的两个端头，一进一出。另注意：CT二次侧电流进出是带有方向性的。右手定则。
6、一般来说，线号经过了电气元件后就必须改变。比如电源R S T 经过接触器到 电机的编号必须为 U V W。 还有的编号规则是，图纸页码，列数，行数。
到此，以上就是小编对于电气设备的控制回路的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
