标准电路图符号(标准电路施工图)

本篇目录:

电气原理图常用符号有哪些?

1、QS:刀开关。FU:熔断器。KM:接触器。KA:中间继电器。KI:过流(欠流)继电器。KT: 时间继电器。SB: 按钮。SQ:行程开关。

2、常见的电气原理图标电器元件的符号有:AAT电源自动投入装置、AC交流电、DC直流电、FU熔断器、G发电机、M电动机、HG绿灯、HR红灯、HW白灯、HP光字牌、K继电器、KA(NZ)电流继电器(负序零序)、KD差动继电器。

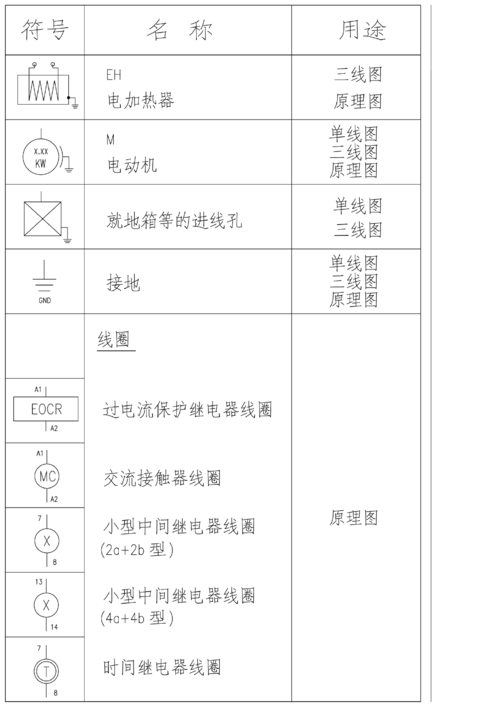

标准电路图符号(标准电路施工图)-图1

3、DB-直埋 .用电气符号大全 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪)PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 。

4、限定符号和常用的其他符号包括:电流和电压的种类,可变性,力或运动的方向,流动方向,特性量的动作相关性,效应或相关,性辐,射信号波形,机械控制,操作方法,非电量控制,接地和接机壳等。

初中物理电路图符号

电阻用字母R来表示;电压用字母U来表示;电流用字母I来表示。电阻器(Resistor)在日常生活中一般直接称为电阻。

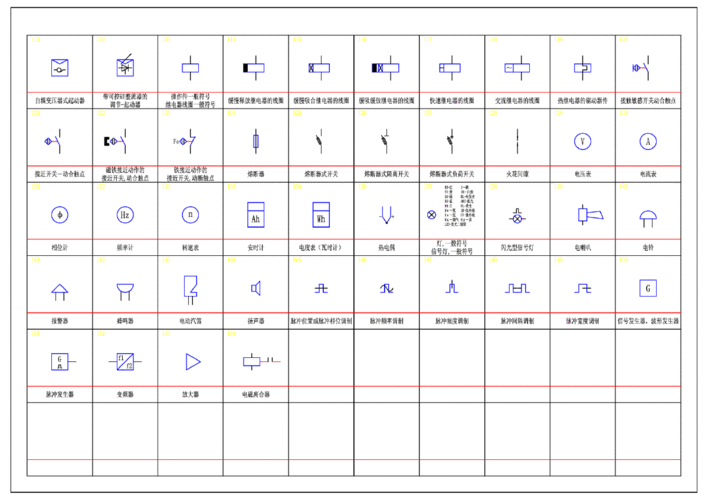

标准电路图符号(标准电路施工图)-图2

手电筒实物图如下:电路图如下:图中的小灯泡也可以画在右侧的导线上。电路图原理正确即可,电路符号不必跟实物图的实物位置完全一致。

圈中带一竖三横。根据查询初三物理课本相关信息得知,三孔插座的符号在该课本上是圈中带一竖三横,左S火线,右L零线,中间T地线。

电力接线图符号标准是怎么样的?

电气图的线号的标准有:连接点标识 对于任一个电气元器件,它上面的连接点是不会相同的。

标准电路图符号(标准电路施工图)-图3

零线是N,火线是L,零线火线是N/L。零线火线,专指:民用电的供电线路,市电的交流供电电压为220伏特(V)(不同的国家不一样,中国是220V)。它包括一根零线和一根火线,地线接地(地为零 ,PE)所以称之为零线。

接地一般符号:一竖三横,竖与第一横相接。无噪声接地:一般接地加一半圆口朝下。保护接地:一般接地的基础上加一圈包住下三横。

FU:熔断器。KM:接触器。KA:中间继电器。KT:时间继电器。KV:电压继电器。SA:开关的辅助触点。FR:热继电器。SB:按钮。

GB/T 4725-2005 电气简图用图形符号 第5部分:半导体管和电子管 。GB/T 4724-2005 电气简图用图形符号 第4部分:基本无源元件 。GB/T 4723-2005 电气简图用图形符号 第3部分:导体和连接件 。

电路图符号是什么?

1、它的文字符号是“ B E ”。扬声器的符号见图 5 ( h ),它的文字符号是“ BL ”。接线元件的符号;电子电路中常常需要进行电路的接通、断开或转换,这时就要使用接线元件。接线元件有两大类:一类是开关。

2、FU是熔断器,km是接触器,SB是按钮开关,FR是热继电器,KA是继电器。电路图是指用电路元件符号表示电路连接的图。

3、Q代表热量,T代表交流电的周期,W代表功,E代表电动势,U代表电压,I为电流,P功率,R电阻,F频率,L是电感。电路由电源、开关、连接导线和用电器四大部分组成。

4、其他电路符号:电路:由金属导线和电气、电子部件组成的导电回路,称为电路。在电路输入端加上电源使输入端产生电势差,电路连通时即可工作。

5、以下是一些常见的电气原理图符号及其代表的电气元件或功能:电源:一般用直线表示,表示电路的输入。开关:一般用直线表示,表示可以打开或关闭电路的元件。灯:一般用一个矩形表示,表示电路中的灯泡或发光二极管等。

6、如图所示:光电开关(光电传感器)是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。物体不限于金属,所有能反射光线(或者对光线有遮挡作用)的物体均可以被检测。

到此,以上就是小编对于标准电路施工图的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
